印染技术
Lyocell纤维、Modal纤维、大豆蛋白纤维、竹纤维、甲壳素纤维、牛奶蛋白纤维的鉴别。
1、Lyocell 纤维
Lyocell是纤维素纤维的新生代，采用干喷湿法纺丝，生产周期短，溶剂循环使用，生产过程无污染，是典型的绿色环保纤维。Lyocell兼具天然、合成纤维两者优点，其物理机械性能优良，尤其是湿强与湿模量接近于合成纤维，同时具有棉纤维的舒适性、粘胶纤维的悬垂性和色彩鲜艳性、真丝的柔软手感和优雅光泽。
2、Modal 纤维
Modal 纤维也是新一代再生纤维素纤维，其面料吸湿性能、透气性能、染色性能、尺寸稳定性和抗皱性均优于纯棉织物，手感柔软，悬垂性好，穿着舒适，色泽光亮，有天然的丝光效果。目前Modal纤维已开发出了多种功能性产品。
3、大豆蛋白纤维
我国是大豆蛋白纤维工业化生产的首创国。其原料大豆废粕资源丰富，而且生产过程对环境、人体等无污染。大豆蛋白纤维不仅具有单丝细度小、密度小的特点，还具有羊绒般柔软手感，蚕丝般柔和光泽，如棉纤维的吸湿导湿性和羊毛的保暖性。
4、竹纤维
竹纤维也是我国自行开发研制并产业化的新型再生纤维素纤维，具有许多其他纤维无法比拟的优点，如良好的可纺性、染色性及吸湿放湿性。此外，竹纤维具有较好的天然抗菌、防霉、防蛀和防紫外线的功能，是一种较好的功能性纤维。竹纤维面料最大的优点是舒适凉爽，是夏季服装及床上用品的理想面料。
5、牛奶蛋白纤维
牛奶蛋白纤维具有生物保健功能和天然持久抑菌功效，含有多种氨基酸，面料贴身穿着有滋润皮肤的功效，其质地轻盈、柔软，穿着透气、导湿、爽身。它不象其他动物蛋白纤维那样容易霉蛀或老化。
6、甲壳素纤维
甲壳素及其衍生物是一类功能多样，用途广泛的天然聚合物，在食品、生物、医药、纺织、印染、废水处理等领域均有应用。尤其是近年来，它的生物相容性、低毒性、生物降解性以及具有许多医学功能和医药作用等性质，使其应用不断扩展。甲壳素纤维可独立纺丝或与其它植物纤维混纺、涂层等，产品都保持着原有独特的理化性能及生物特性，是高档的绿色保健纺织品，具备优异的吸湿性、粘附性、组织亲和性、无免疫抗原性、抗菌促愈性能等。

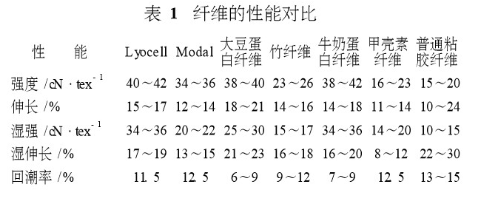

各种纤维常见性能对比
鉴别方法
1、燃烧法
燃烧法是利用纤维的化学组成不同、燃烧特征不同来鉴别纤维，通过它可将纤维分成大类，主要有纤维素纤维、蛋白质纤维、合成纤维等，为后续的进一步鉴别提供方向。
方法是取纤维少量，用酒精灯燃烧，仔细观察纤维在接近火焰、在火焰中以及离开火焰时的燃烧状态、燃烧气味及最后灰烬等燃烧特征。
通过燃烧可知Lyocell、Modal、竹纤维具有类似棉、麻和普通粘胶纤维的燃烧特征，属再生纤维素纤维。而大豆蛋白纤维、牛奶蛋白纤维具有类似毛、蚕丝纤维的燃烧特征，属于蛋白质纤维。甲壳素纤维燃烧特征较特殊，既具有纤维素纤维又具有蛋白质纤维的某些特征。

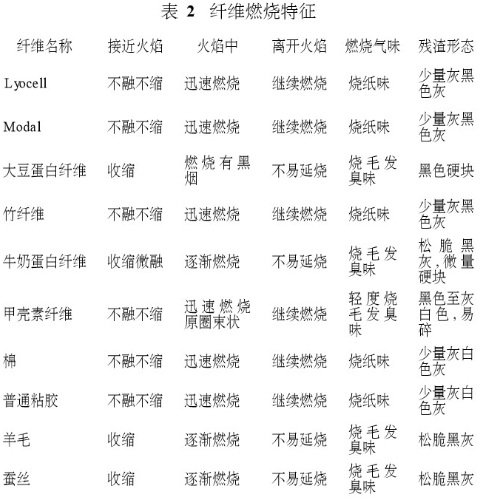

六种纤维燃烧特征见表2，并与常见的棉、普通粘胶、羊毛、蚕丝纤维进行对比。
2、显微镜观察法

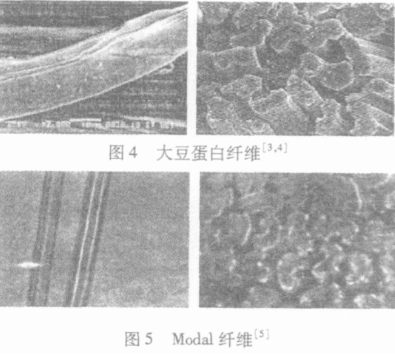

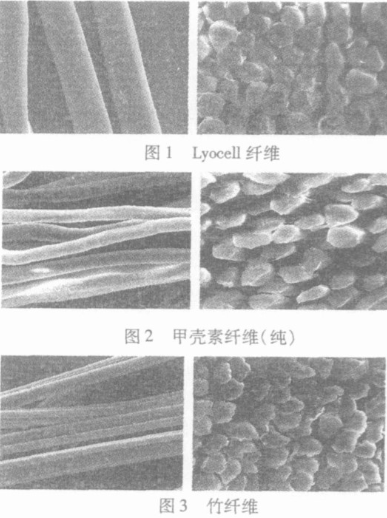

利用显微镜来观察纤维的纵向和横截面形态，根据形态特征来鉴别纤维。
将纤维手扯伸直平行，抽取少量置于载玻片上，滴上蒸馏水，覆以盖玻片，在显微镜下观察纤维纵向形态。采用哈氏切片器，将整理好的适量纤维，嵌于切片器凹槽中，用火棉胶凝固，切出10~30μm的薄片。在显微镜下观察横截面形态。

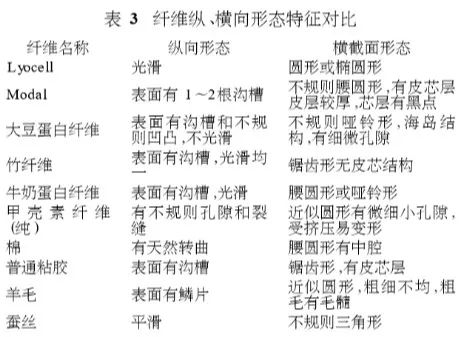

显微镜观察到的六种纤维形态特征列于表3，并与几种常规纤维进行比较。
3、药品着色法
利用纤维化学组成不同对一定的着色剂呈现不同的着色反应，作为辅助手段鉴别纤维。

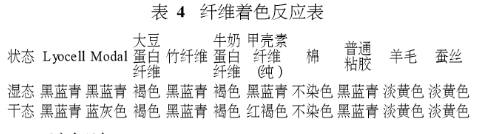

采用 I-KI 试剂对六种纤维进行了着色试验，结果见表4。
方法：取纤维少量，浸于I-KI着色试剂中至少0.5min, 取出清水洗净晾干观察纤维湿态和干态着色情况。
可知，通过I-KI 试剂着色反应能将蛋白质纤维和纤维素纤维分类。而两类纤维中，又能将再生纤维与天然纤维相区别。甲壳素纤维和Modal纤维着色晾干后呈色反应特别，便于鉴别。
4、溶解法

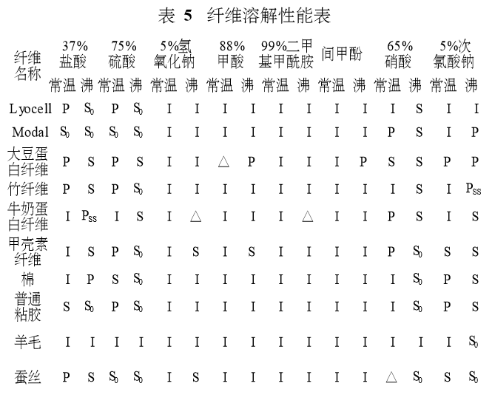

溶解法是根据纤维在不同的化学溶剂中的溶解特性来确定纤维品种。本文选用了八种溶剂，对六种新型纤维的溶解性能进行了试验，并与几种易混淆的常见纤维进行了对比，结果见表5。
5、密度梯度法
用密度梯度管测定纤维密度(g/cm-³)，根据密度差异来鉴别纤维。依次为：Lyocell 1.52，Modal ,1.52，大豆蛋白纤维 1.29，竹纤维 1.32，牛奶蛋白纤维 1.24，甲壳素纤维1.45，棉4.54，普通粘胶1. 51，羊毛1. 32，蚕丝1. 36。
6、红外光谱法

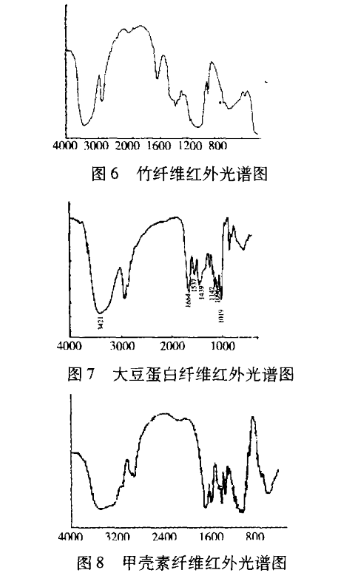

利用红外光谱仪测出纤维的红外光谱图，不同种类纤维具有不同的化学基团，在红外光谱图上呈现各自不同的特征吸收谱带，根据特征吸收谱带对应鉴别出纤维的组分，从而判断纤维的种类及名称。或将测出的光谱图与已知纤维光谱图对照鉴别。图6-8列举了几例新型纤维的红外光谱图，由图可见，红外光谱图特征吸收峰竹纤维为3450cm-1，1640cm-1，1060cm-1；大豆蛋白纤维3400cm-1，2930cm-1，1650cm-1，1540cm-1，
1020~1240cm-1；甲壳素纤维3450cm-1，1610cm-1，960cm-1。
7 利用纤维性能进行鉴别
由表1可见，Lyocell、 Modal断裂强度明显高于竹纤维和普通粘胶纤维；甲壳素纤维因具有很多孔隙和裂缝所以强度较低，这些都可作为纤维的辅助鉴别手段。
结 语
（1）Lyocell纤维鉴别：通过燃烧法定性为纤维素纤维；通过显微镜观察纵向形态特征，可快速区别于Modal、竹纤维、甲壳素纤维以及棉和普通粘胶纤维。选用次氯酸钠作溶剂，可进一步区别于其他纤维素纤维，并得到验证。也可进行拉伸性能测试，Lyocell强度显著高于其他所有纤维素纤维。
(2) Modal纤维鉴别：通过燃烧法定性为纤维素纤维；通过显微镜观察纵向形态特征，可快速区别于Lyocell、棉纤维以及甲壳素纤维；通过观察横截面形态，可以粗略判断非竹纤维和普通粘胶纤维；选用75%硫酸常温下观察溶解情况，可区别于竹纤维和粘胶纤维；还可通过测试断裂强度和湿态伸长来排除竹纤维和粘胶纤维。
(3) 大豆蛋白纤维鉴别：经过燃烧试验判别其属于蛋白质纤维；经I-KI试剂着色，排除羊毛、蚕丝，并初步与甲壳素纤维相区别。用5%氢氧化钠作溶剂，加热沸腾，大豆蛋白纤维不溶解，牛奶纤维膨润，甲壳素纤维溶解。用二甲基甲酞胺作溶剂，加热沸腾，进一步区别于牛奶纤维。
(4) 竹纤维鉴别：采用燃烧法判别其属于纤维素纤维；通过显微镜观察纵向形态特征，可快速区别于Lyocell、棉以及甲壳素纤维；用37%盐酸，常温下观察溶解情况，Modal迅速溶解，普通粘胶纤维溶解但比Modal速度稍慢，竹纤维只有部分溶解。用密度梯度管测定密度，竹纤维密度明显低于普通粘胶、Lyocell、Modal和棉。
(5) 牛奶纤维鉴别：采用燃烧法判定其属于蛋白质纤维；经I-KI 试剂着色，排除羊毛、蚕丝，并初步与甲壳素纤维相区别。显微镜下观察纤维形态，牛奶纤维较光滑无微孔，而大豆蛋白纤维不光滑，有不规则凹凸和微孔。用二甲基甲酰胺作溶剂，加热沸腾，牛奶纤维膨润，其他蛋白质纤维无变化，进一步区别于羊毛、蚕丝、甲壳素纤维和大豆蛋白纤维。
(6) 甲壳素纤维（纯）鉴别：观察燃烧特征，既有纤维素纤维不熔不缩、迅速燃烧的特征，又具有蛋白质纤维燃烧的臭味，与其他纤维不同的是，纤维一接触火焰即迅速燃烧成黑色并保持纤维原圈束形状不变，捻之易碎，在火焰中继续燃烧，最后呈少量灰白色灰烬，由此可以初步估计是甲壳素纤维。用显微镜观察，纤维表面有孔隙和裂缝，可明显区别于羊毛、蚕丝和牛奶蛋白纤维，也可区别于Lyocell、棉、竹纤维和普通粘胶。用I-KI试剂着色，湿态下与LyocelI、Modal、竹纤维和普通粘胶无区别，但晾干后，甲壳素纤维上的碘最易升华，使显色由黑蓝青变成红褐色。用5%氢氧化钠作溶剂煮沸，甲壳素纤维溶解，可与除蚕丝以外的其他所有纤维相区别。用88%甲酸煮沸，仅甲壳素纤维能溶解，其他纤维均不溶解。
来源：百度文库
（图片来源网络，侵权联系删除）
（责任编辑:作者）
