尽管交联是抗皱整理的化学本质，但在工业生产中，如何控制交联反应发生的条件，直接决定了最终产品的性能走向。目前，业内应用较为成熟的工艺路线主要有三种：传统的轧烘焙、温和烘焙以及潮交联工艺，它们在效率、效果和损伤控制上各有侧重。

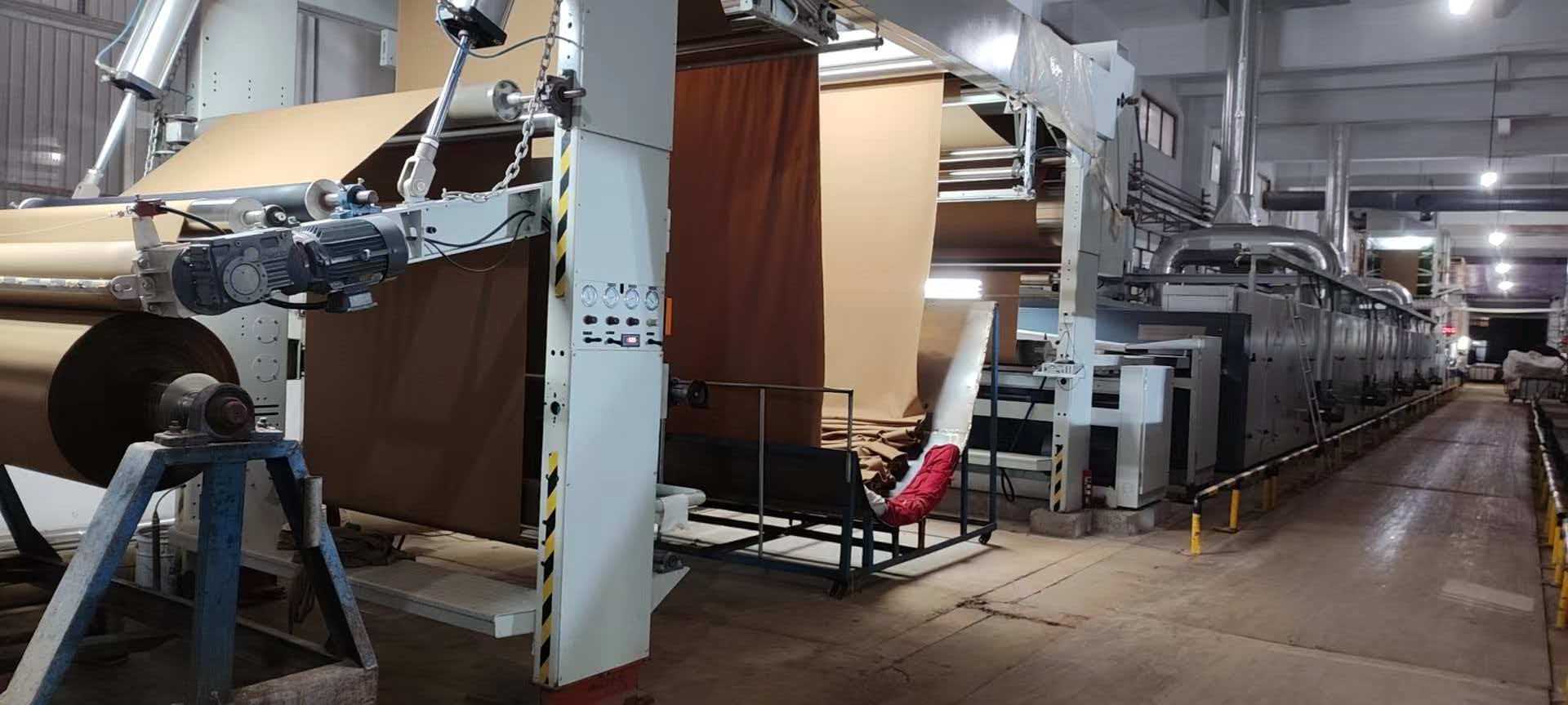

传统的轧烘焙工艺是最为经典的干态交联法。织物先浸轧整理液，再经过烘干去除水分，最后在高温（约150℃）下焙烘促使反应发生。由于交联反应在纤维干瘪状态下进行，交联主要分布在结构致密的区域，能够赋予织物优异的干态抗皱性。然而，这种工艺的代价也较为明显：纤维在脱水状态下受高温和酸性催化作用，容易产生不可逆的强力损伤，同时手感会变得粗糙。虽然研究表明，这种强力损伤在后续穿着洗涤中会部分恢复，但它依然是该工艺的一大短板。
为了弥补传统工艺在湿抗皱性上的不足，潮交联工艺另辟蹊径。该工艺让织物在含有一定水分（即纤维处于部分膨化状态）的低温条件下长时间堆置，使交联反应缓慢进行。由于反应条件温和，整理剂能够更均匀地渗透到纤维内部，在改善湿抗皱性的同时较好地保留了织物强力，因此近年来备受高档衬衫面料生产商的青睐。不过，其工艺流程较长、生产效率较低、质量控制难度较大，也限制了它在普通产品中的大规模应用。
相比之下，温和烘焙工艺试图在效率和性能之间寻找最佳平衡点。它采用更强效的催化剂，将焙烘温度降至100-120℃，既避免了高温对纤维的过度损伤，又能获得接近潮交联的干湿态抗皱效果，且工艺流程与传统轧烘焙完全兼容，无需更换设备。正因如此，它被认为是目前最有潜力取代潮交联的工艺方案。
| 工艺名称 | 核心特点 | 核心优势 | 主要局限 |
|---|---|---|---|
| 轧烘焙 | 高温干态交联，流程短 | 设备通用，干态抗皱优异 | 纤维损伤大，手感略粗糙 |
| 温和烘焙 | 中温强催化剂，连续化 | 强力损伤小，兼容现有设备 | 对催化剂选择要求较高 |
| 潮交联 | 低温带液堆置，间歇式 | 湿抗皱极佳，强力保留好 | 时间长，生产效率偏低 |
选择何种工艺，本质上是在“抗皱效果”、“织物手感”、“强力保留”和“生产成本”之间做权衡。对于追求极致平整的工装面料，轧烘焙的“刚性”或许足够；而对于既要抗皱又要亲肤的高端衬衫，潮交联或温和烘焙则提供了更优解。
