1概述

再生纤维素纤维都是以天然纤维为原料加工制成的，具备天然纤维和合成纤维的双重性能，我们常见的再生纤维素纤维有粘胶、莱赛尔、兰精莫代尔、铜氨纤维、醋酸纤维等（注：铜氨纤维、醋酸纤维主要以长丝形态）。

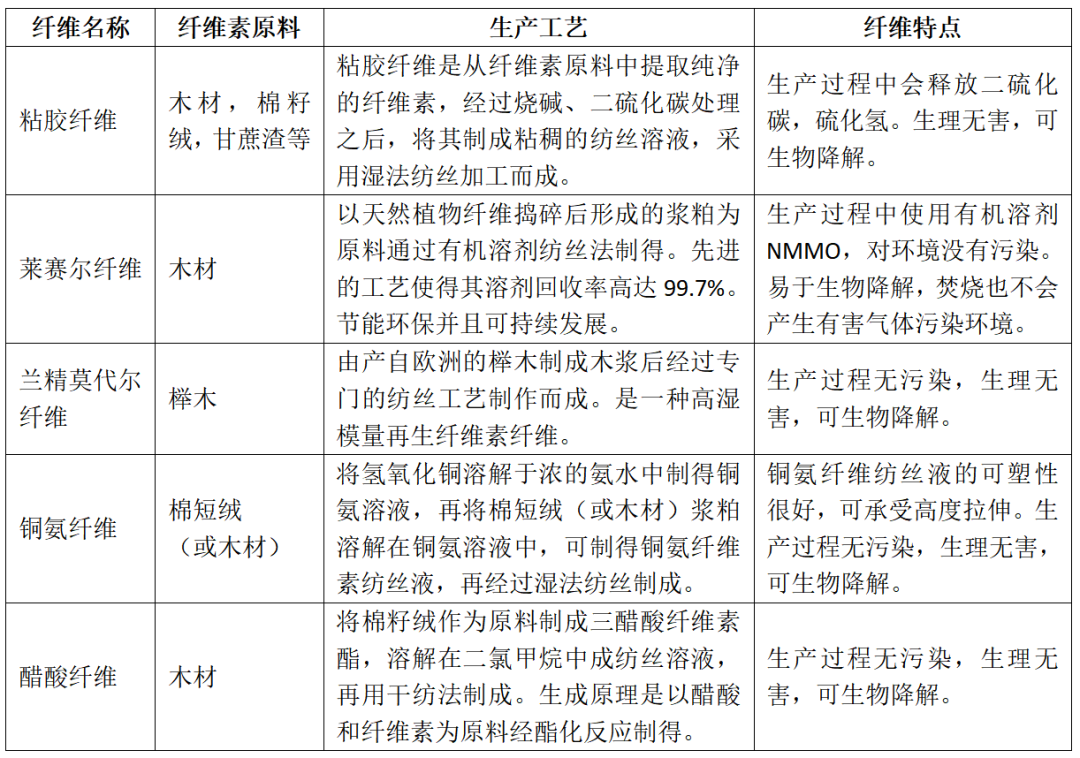

表1 五种再生纤维素纤维的生产工艺及性能特点

2鉴别方法

2.1 燃烧法

对于纱线或织物中未知纤维的鉴别，可先用燃烧法确定其大品类，如果是烧纸味，可确定是纤维素纤维。

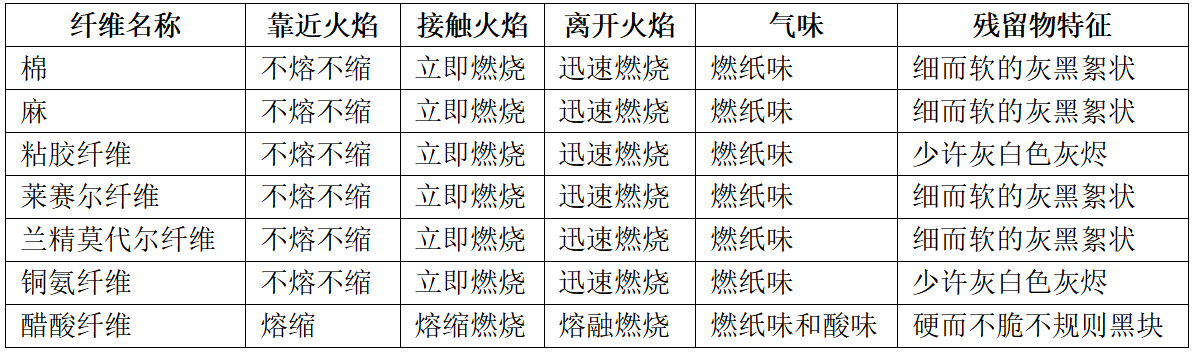

表2 各种纤维素纤维燃烧特征

大多数纤维素纤维的燃烧特征具有共性，即靠近火焰不熔不缩，接触火焰立即燃烧，离开火焰继续燃烧。燃烧时气味为烧纸味，其燃烧灰烬略有差异。

其中醋酸纤维燃烧特征比较明显，需经显微镜观察法进一步确认即可。

2.2 显微镜中观察法

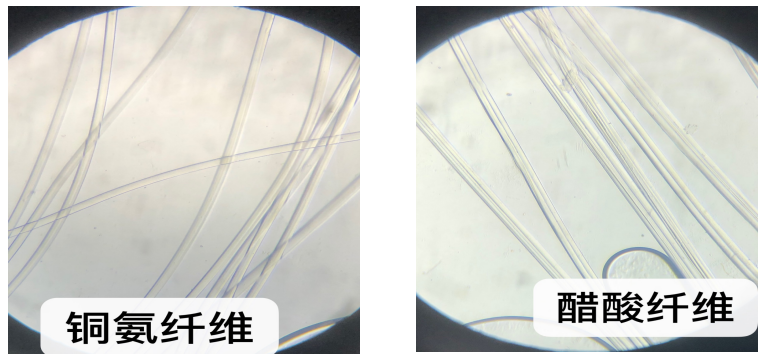

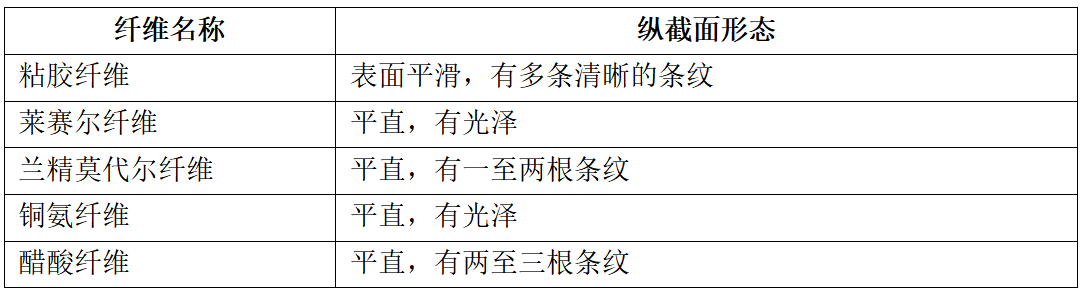

这五种常见再生纤维素纤维的纵截面形态，特征明显，纵截面形态如下图：

在显微镜观察中，粘胶纤维纵截面形态特征明显，结合上一步燃烧特征一致即可鉴别。

莱赛尔纤维和铜氨纤维纵截面形态相似，兰精莫代尔和醋酸纤维纵截面形态相似不易区分，可使用双目正置生物显微镜，观察纤维纵截面所显示的颜色特征来进一步确定。

2.3 双目正置生物显微镜观察法

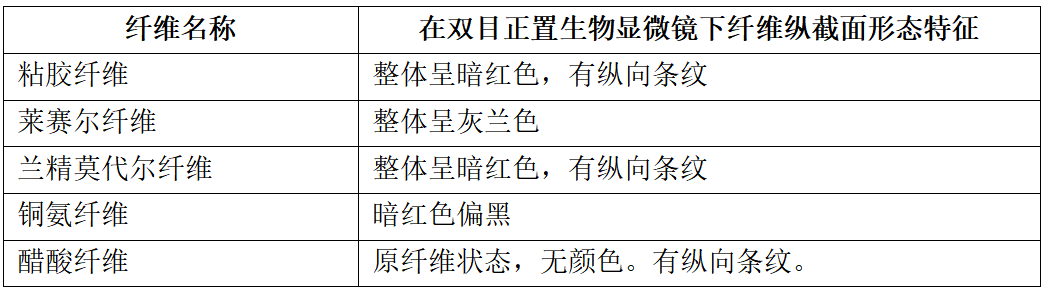

在同配置型号、同光源、同角度的双目正置生物显微镜下所呈现的特征如下：

在双目正置生物显微镜下，可区分莱赛尔纤维和铜氨纤维，及兰精莫代尔纤维和醋酸纤维。

如果纱线或织物经过染色加工，在显微镜下，无法看清纵截面形态，可将纱线或织物放入氧化漂白剂（如次氯酸钠）中浸泡五至十分钟使其褪色后，再用显微镜观察方法鉴别。

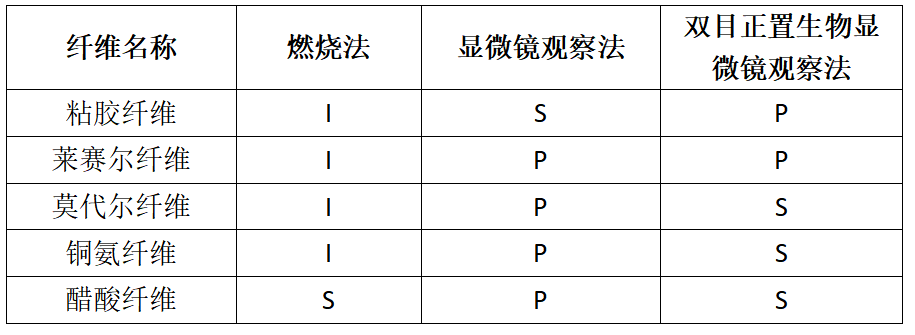

表5 五种再生纤维素纤维所用鉴别方法 注：S:可鉴别 P:初步确认 I:不可鉴别

3结论

再生纤维素纤维充分利用再生资源，符合可持续发展战略。再生纤维素纤维的化学组成相同，许多性能相近，这给定性鉴别带来难度，但由于纤维原料来源、加工工艺方法、助剂等不同，使得他们在燃烧时、纤维纵截面形态等表现出不同特性。鉴别常见再生纤维素纤维，最有效直接的方法为燃烧法，显微镜观察法和生物显微镜观察法，可快速准确区别纤维纵截面形态、如果再生纤维素纤维制品因染色或后处理后在显微镜下无法定性鉴别，还可借助溶解法、着色法等进行验证。

来源：服装材料技术创新

免责声明：本文内容及图片系转载，仅供读者交流学习使用，文章版权归原作者所有，如需转发请标明原出处。如涉及作品版权或其它问题，请与小编联系，我们将在第一时间删除相关内容！本声明适用于本平台所有分享/转载文章，谢谢您的合作。
